ISV系列管路吸油过滤器ISV32-100 简介
ISV系列管路吸油过滤器

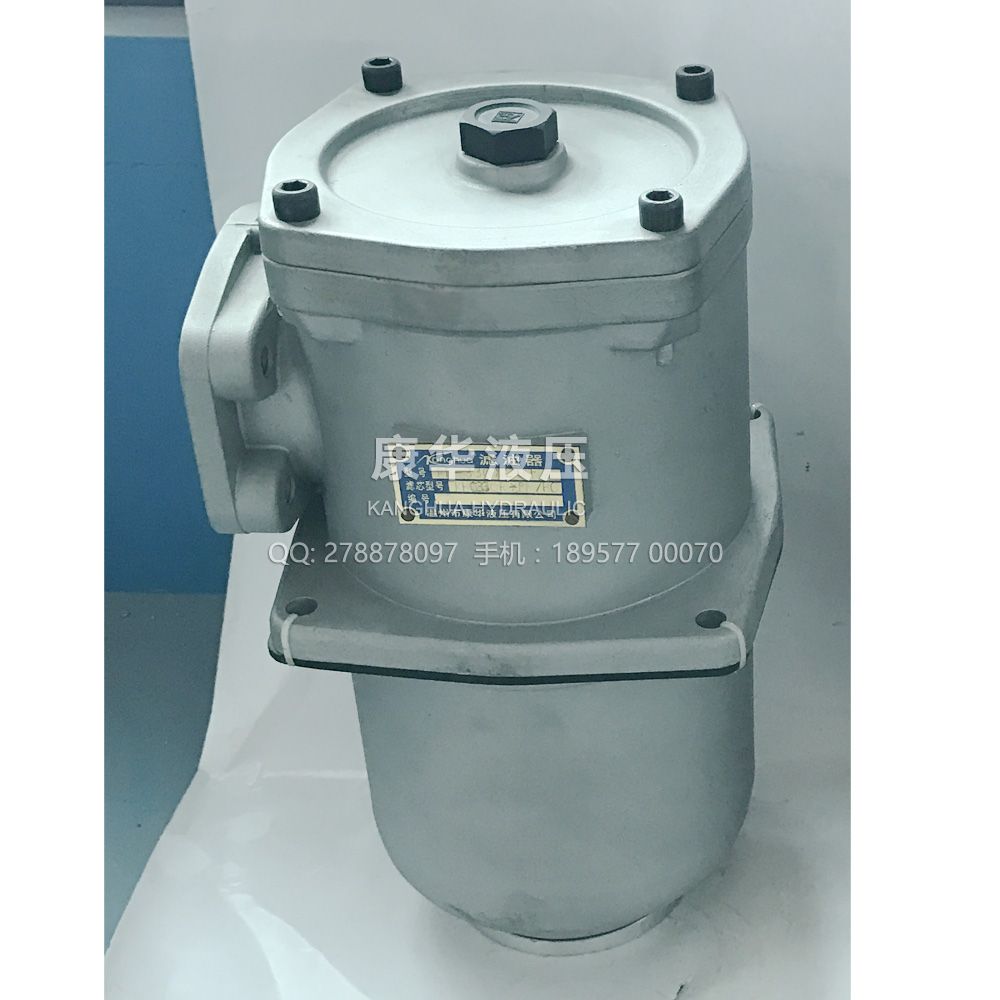

·ISV32-100*100C由铝合金外壳、滤芯、旁通阀及目测发讯器和电发讯器构成的轻质而坚固的带外壳吸油过滤器,应竖直安装在油箱外的管路上,不影响管路的布置,油箱的尺寸不受过滤器的限制。 特点:
(1) 带目测发讯器:当滤芯被油污逐渐堵塞时,目测发讯器观察窗内的红色信号环漫漫上升,当红色信号环上升到最高位置时(观察窗内完全红色),指示滤芯已被油污堵赛到需清洗或更换的程度了。清洗或更换滤芯后,按复位按钮,使红色信号环下滑;
(2) 带电发讯器:当滤芯被污染物堵塞到出油口的真空度为-0.018Mpa时,发讯器内的微动开关动作,发出开关信号,指示应清洗或更换滤芯,如此时不能马上停止或无人来更换滤芯,设在过滤器盖内的旁通阀会自 动开启,开启压力为:真空度-0.02Mpa。
(3) 带旁通阀:当滤芯被油污堵塞到出油口的真空度为-0.02Mpa时,旁通阀会自动开启,以避免油泵出现吸空等故障。

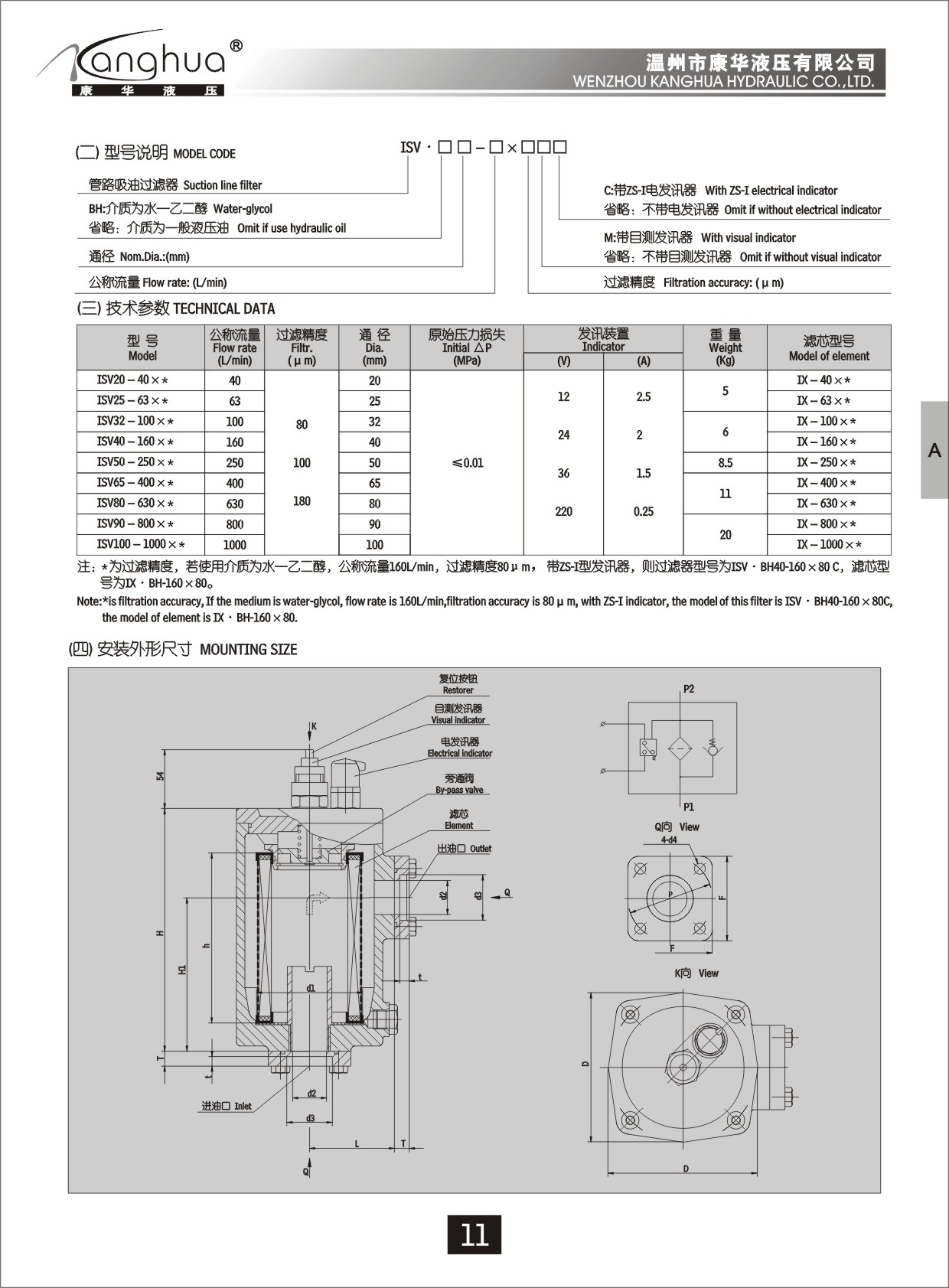

ISV系列管路吸油过滤器规格型号:
ISV20-40×※C ISV25-63×※C ISV32-100×※C ISV40-160×※C
ISV50-250×※C ISV65-400×※C ISV80-630×※C ISV90-800×※C
ISV100-1000×※C ISV·BH20-40×※C ISV·BH25-63×※C ISV·BH32-100×※C
ISV·BH40-160×※C ISV·BH50-250×※C ISV·BH65-400×※C
ISV·BH80-630×※C ISV·BH90-800×※C ISV·BH100-1000×※C
技术参数例子:
型号:ISV32-100*100C
公称流量:100L/min
过滤精度:100μm
通径:32mm
压力损失:≤0.01mpa
重量:5kg
配套滤芯型号:IX-100*100
产品特点:
一) 带目测发讯器:当滤芯被油污逐渐堵塞时,目测发讯器观察窗内的红色信号环漫漫上升,当红色信号环上升到最高位置时(观察窗内完全红色),指示滤芯已被油污堵赛到需清洗或更换的程度了。清洗或更换滤芯后,按复位按钮,使红色信号环下滑;
二) 带电发讯器:当滤芯被污染物堵塞到出油口的真空度为-0.018Mpa时,发讯器内的微动开关动作,发出开关信号,指示应清洗或更换滤芯,如此时不能马上停止或无人来更换滤芯,设在过滤器盖内的旁通阀会自 动开启,开启压力为:真空度-0.02Mpa。
三) 带旁通阀:当滤芯被油污堵塞到出油口的真空度为-0.02Mpa时,旁通阀会自动开启,以避免油泵出现吸空等故障。
应用领域
■·滤芯
顾名思义,精密滤芯是过滤器的心脏,滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。
1、精密滤芯透气性:滤芯采用美国强疏水疏油的纤维滤材,同时采用透过性好同时强度高的骨架,降低过路造成的阻力。
2、精密滤芯高效性:滤芯采用了德国的细开孔海绵,能有效防止油水被高速气流夹带走,使过路下来的细小油滴聚集到滤芯海绵下端,并排向过滤器容器底部。
3、精密滤芯气密性:滤芯与滤壳的结合点采用了可靠的密封圈,确保气流不短路,防止杂质不经过滤芯而直接进入下游。
4、精密滤芯防腐性:滤芯采用防腐蚀的增强尼龙端盖与防腐滤芯骨架,能用于恶劣的工况。
